Rele Temporizador Off Delay, Retardo A Desconexión 24v-220v

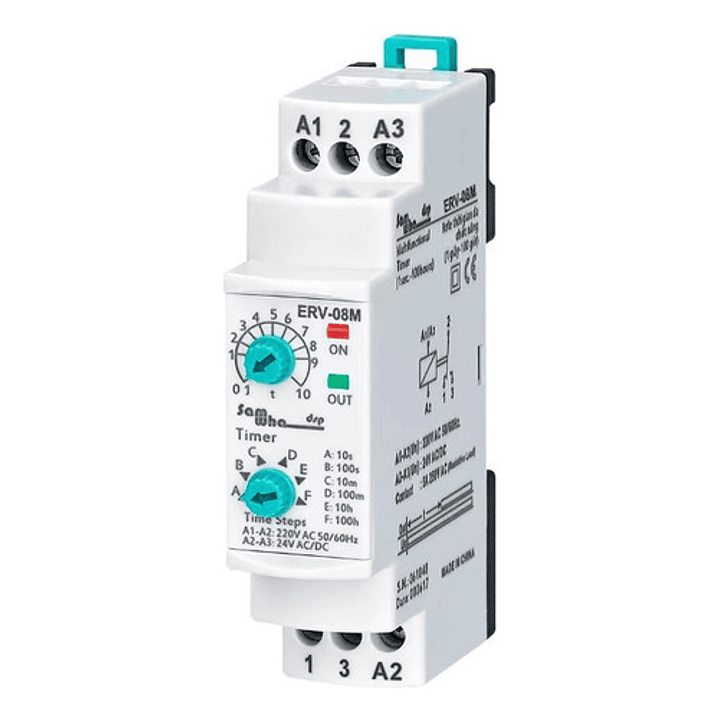

El temporizadar ERV-08M es un dispositivo electromecánico diseñado para trabajar como un clásico relé temporizador Off Delay o de retardo a la desconexión. Al momento de energizar su bobina, ya sea con 220VAC (A1-A2) o con 24VDC-AC (A2-A3), el dispositivo inmediatamente energiza o activa su rele interno y cambia de estado sus contactos . Desde ese instante, el temporizador comienza con su " cuenta regresiva" por un Tiempo deternimado (segun se haya escogido el tiempo con los 02 selectores). Una vez cumplido el tiempo, su relé interno se desactiva y sus contactos retornan a su estado de reposo. Este dispositivo puede tener un sin numero de aplicaciones, como desconexión de un motor despues de un determinado tiempo, desconexión de sistemas de iluminacion etc. Es posible realizar un simple circuito de autoenclavamiento o auto-retencion, con lo que se ahorra en tener que adherir mas componentes al circuito. Descripción detallada de su funcionamiento: Haga las conexiones de acuerdo con el diagrama. Perilla (pasos de tiempo): Selección de rango de tiempo. Perilla (t): valor de tiempo. Ejemplo: El tiempo es de 75 minutos. Haga la perilla "Pasos de tiempo" a 100 m (100 minutos) y haga la perilla "T" entre 7-8. En este caso, el tiempo se ajusta a 75 minutos. Nota: para ajustar más altos valores de tiempo mucho más sensibles, ajuste la perilla "T" por cronómetro en etapas bajas y aumente la etapa al tiempo requerido. Ejemplo: El tiempo es de 25 horas. Perilla "Pasos de tiempo" a 10 s (10 segundos) y perilla "T" entre 2-3. Encienda y verifique con un cronómetro durante 2,5 segundos. Si es alto o bajo, vuelva a configurar la perilla "T". Vuelve a comprobar el dispositivo. Haga que el botón "Pasos de tiempo" sea 100 h(100 horas). En este caso, lo configuras más sensible. Después de configurar la hora, enciende el dispositivo. El dispositivo comenzará a cronometrar y mientras tanto los interruptores LED se encenderán y apagarán. Cuando el dispositivo está sincronizando el contacto de salida es (NC) 1. Cuando finalice el tiempo (el tiempo establecido se ha terminado), la luz LED del relé se enciende y el contacto de salida es (NO) 3. El dispositivo se mantiene estable hasta que se apaga. Especificaciones Técnicas: Voltaje de funcionamiento (Un).... : 150V-260V AC/24VDC o 110VAC/24VDC Frecuencia de funcionamiento... : 50/60Hz. Potencia de funcionamiento ...... : <4VA Temperatura de funcionamiento .. : -20 °C ..... + 55 °C Tiempo (t)............: 10 segundos, 100 segundos, 10 minutos, 100min, 10h. Y 100 horas Origen: China Garantia. 6 meses
